Termometro a Infrarossi HighTemp 520





Misurazione della temperatura senza contatto nella produzione di vetro con il termometro a infrarossi HighTemp520

Con il nuovo termometro ad alta temperatura HighTemp 520, il produttore ha sviluppato un preciso termometro portatile per la misurazione senza contatto di alte temperature superficiali fino a 1800° C nella produzione di vetro.

Aree di applicazione
Il Portable Pyrometer HighTemp 520 consente il monitoraggio rapido e flessibile della temperatura senza contatto di un'ampia varietà di processi ad alta temperatura nella produzione e nella lavorazione del vetro.

Dati tecnici
L'ampio campo di misurazione della temperatura si estende da 100° C a 1800° C nell'intervallo dell'infrarosso e da -64° C a + 1370° C per la termocoppia.
L'ampio display fornisce una comoda lettura dei valori misurati.
L'ottica temperata di alta qualità del pirometro fornisce un'alta risoluzione ottica di 100:1. Con un laser a doppio bersaglio integrato, che visualizza le dimensioni del punto di misurazione in funzione della distanza di misurazione, gli oggetti di misura possono essere misurati con estrema precisione fino a una distanza di 8 m.
Il rapido tempo di risposta di meno di 1 secondo consente la misurazione di oggetti rotanti o in rapido movimento.

Il termometro a infrarossi HighTemp ha anche un ingresso per le sonde a termocoppia di tipo K NiCr-NI per il collegamento di un sensore esterno.
Confrontando la misurazione della temperatura senza contatto con la temperatura di contatto misurata, è possibile determinare l'emissività dell'oggetto di misura.
Tenuto in un pratico design a pistola, il termometro a infrarossi è leggero e comodo da usare.

Il pirometro HighTemp 520 a infrarossi è un pirometro ad alta temperatura portatile nel campo infrarosso onde corte per la misura della temperatura senza contatto nella produzione di vetro e ha in aggiunta un ingresso termocoppia e un doppio laser di puntamento visibile

A colpo d'occhio

• Misuratore di temperatura IR con ingresso per sensore a termocoppia NiCr-Ni (tipo K)

• Campo di misura fino a 8m

• Ampio campo di misurazione della temperatura - Infrarosso: da + 100° C a + 1800° C - Ingresso termocoppia: da -64° C a + 1370° C

• Ottica temperata 100: 1 rapporto di dimensioni dello spot

• Emissività regolabile da 0,10 a 1,00

• Con mirino laser e retroilluminazione del display

• HOLD / MAX / MIN / DIF / AVG / funzione LOCK

• Allarme limite acustico e ottico (HI-LOW)

• ° C / F commutabile

• Ampio display: per la visualizzazione simultanea del valore misurato e dei valori massimo / minimo o limite

Il termometro HighTemp 520 è il giusto pirometro per la misurazione della temperatura senza contatto nella produzione di vetro.

Un'ottica di precisione di alta qualità garantisce un campo di misura fino a 8 metri e una risoluzione ottica di 100: 1. In questo modo, gli oggetti di misura possono essere misurati con precisione anche a una distanza maggiore. ( spot ø 8 cm a 8 m di distanza )

Marcatura del campo di misura con mirino laser: un laser a doppio mirino consente di mirare e contrassegnare con precisione l'oggetto di misurazione o il punto di misurazione. Qui, i due raggi laser seguono esattamente il percorso ottico del raggio infrarosso del termometro e segnano ad ogni distanza esattamente la dimensione del campo di misura.

Le applicazioni tipiche del termometro ad alta temperatura HighTemp 520 grazie all'elevato intervallo di misurazione della temperatura fino a 1.800° C sono:

• Misure nella produzione di vetro

• Finitura del vetro e altre lavorazioni

• Processi di tempra e indurimento

• Produzione di vetro piano, vetro per auto, bottiglie di vetro e celle solari



DATI TECNICI



Campi di misura:	Da + 100 ° C a + 1800 ° C (infrarossi)  -64 ° C a + 1370 ° C (ingresso termocoppia)
Spettrale	2,3 - 5,0 μm
Correzione emissività	Regolabile da 1,0 a 0,1
Dimensioni	233 mm di lunghezza x 207 mm di larghezza x 60 mm di altezza
Temperatura ambiente consentita	Da 0 ° C a + 50 ° C
Distanza dal punto di misurazione	100: 1 con target laser
Accuratezza	+/- 2% del valore misurato (infrarossi)  +/- 1% del valore misurato (ingresso termocoppia)
Ripetibilità	+/- 2% della lettura (infrarossi)
Tempo di risposta	<1 secondo
Risoluzione	0,1 ° C (da 1000 ° C = 1 ° C)
Laser	Classe 2
Alimentazione	2 x 1,5 V AA
Durata della batteria	circa 40 ore in funzionamento continuo
Peso	475 grammi
Kit di fornitura	Pirometro, batterie, custodia per il trasporto
Conformità	Conformità RoHS, marchio CE
Codice articolo	00520

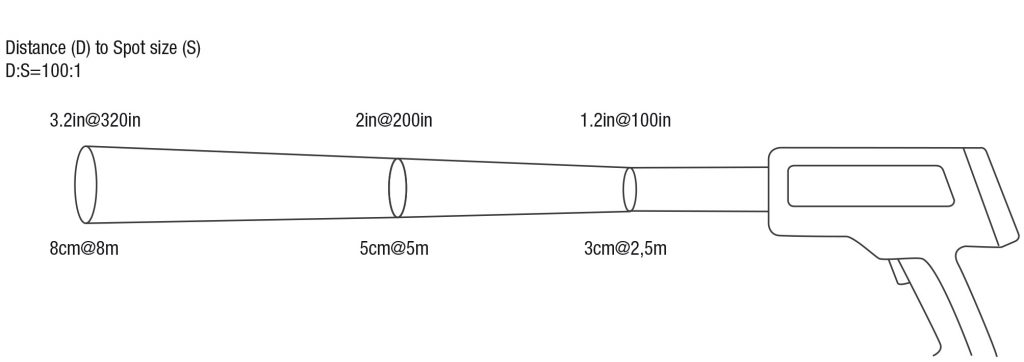

Risoluzione ottica / percorso del raggio del termometro a infrarossi
